Guia Básico de usabilidade SmartMoov
1°
Para acionar o veículo deve-se acionar a chave de acionamento (A), localizada na haste de comando se girar o botão de emergência (B) no sentido horário. Ao realizar esse procedimento as luzes do indicador de bateria que fica localizado na extremidade da haste de comandos se acenderão indicando que o veículo está ligado apto para movimentação. Antes de movimentar o veículo deve-se liberar o freio manete, aperte o manete (D) de freio assim a trava freio deverá ser liberado automaticamente (C).
Obs: Caso isso não ocorra, deve-se liberar a trava manualmente.
Verifique o botão se Frente/Ré está na posição desejada (E)
Haste de comandos
- E: Botão Frente / Ré
- D: Freio Manete
- C: Trava Freio
- B: Botão Emergência
- A: Chave Acionamento
2°
Para movimentar o veículo gire lentamente com a mão direita o punho do acelerador e caminhe junto ao veículo. O veículo possui uma aceleração progressiva, ou seja, quanto mais girar o punho maior a velocidade.
(velocidade máxima é de 07Km/h).
Vale ressaltar que a aceleração deve ser cautelosa, uma vez que o operador está à frente do veículo.
- CUIDADO PARA NÃO MOVIMENTAR O VEÍCULO COM O FREIO DE ESTACIONAMENTO ACIONADO, ISSO PODE CAUSAR DANOS AO MOTOR ELÉTRICO.
3°
Para frear solte o acelerador e acione o manete de freio.
4°
Para acionar a marcha ré deve-se pressionar o botão vermelho uma vez e em seguida acionar o punho acelerador.
5°
Para acionar o freio de estacionamento deve-se pressionar o freio manete (D) e acionar a trava freio (C) para que mantenha o freio pressionado, conforme figura.
Recarga das Baterias
1°
O MEA é alimentado por baterias tracionárias em um sistema de 48v, portanto são 04 baterias de 12v ligadas em série. (Alguns modelos contemplam dois bancos de bateria).
As baterias devem ser recarregadas toda vez que o veículo apresentar dois pontos apagados no indicador de bateria, ou perda de força na movimentação. É importante obedecer o processo de recarga pois colocar o veículo para recarregar sem que as baterias estejam baixas, pode causar sobrecarga e danos às baterias, e por outro lado, trabalhar com bateria baixa, sem recarregá-las, pode danificar os componentes eletrônicos do equipamento, portanto é importante realizar as recargas conforme os períodos dispostos acima.
2°
Para recarregar as baterias deve-se desligar o veículo, conectar o cabo de alimentação à rede elétrica (G) em uma tomada 220V / 20Amp, e conectar a outra extremidade do cabo no plugue steck (F) localizado à frente do veículo. Ao realizar esse procedimento o carregador interno das baterias será acionado automaticamente.
O veículo conta com um carregador inteligente que completará o nível das baterias e ao final deverá manter-se ligado, porém sem enviar carga às baterias. (Período de recarga de 06 a 08 horas).
IMPORTANTE: Para conectar ou desconectar o cabo de alimentação ao veículo, o mesmo deve estar desligado.
O veículo não pode ser movimentado com o baco de alimentação do carregador plugado.
3°
Quando o carregador é acionado o indicador de bateria, localizado na parte interna da porta lateral será ativado. Este indicador mostra a bateria em porcentagem. Sempre que estiver com todas as barras completas está 100% carregado. (H)
Manutenção Baterias
1º Tenha em mãos a chave “Allen” que acompanha o MEA;
2º Retirar as 4 porcas e os 4 parafusos da saia lateral inferior com a chave;
3º Após retirar as porcas e parafusos que travam as baterias, puxar a gaveta de baterias até o limitador;
4º Cada gaveta tem duas baterias, totalizando quatro gavetas, oito baterias com interligação em série e paralelo.
Desligamento feito através de chave de boca 14mm ou 9/16″ (1 passo soltar cabos de interligação que ficam nas laterais, e posteriormente os mais próximos do inversor);
5º As baterias saem pelas laterais das gavetas, cada lado;
6º Abrir a tampa da bateria para reposição da água destilada, desmineralizada ou deionizada e preencher até o nível marcado, em cada uma das baterias do banco;
7º A reposição da água nas baterias deverá ser feita somente quando necessário. Verificar nível mensalmente, quando se usa muito o carrinho.
- NÃO MEXER NAS BATERIAS SEM CONHECIMENTO TÉCNICO POIS AS MESMAS PODEM OCASIONAR FERIMENTOS OU ATÉ MESMO LEVAR À MORTE.
4°
Quando estiver no número 1 estará conectado a rede elétrica, no 0 estará em stand by e quando no 2 estará ligado o inversor da
bateria. (I)
Este mecanismo só existirá nas versões BE2 e BE3!
Quando há o opcional de painel solar, atrás de uma das Tv’s estará localizado o inversor da bateria do painel solar e (J) também o controlador. (K)
Eles servem para fazer a gestão do painel solar e distribuir a energia gerada, além de fazer o armazenamento da energia.
Este mecanismo só existirá nas versões com opcional de painel solar!
Quando há o opcional de painel solar, atrás de uma das Tv’s estará localizado o inversor da bateria do painel solar e (J) também o controlador. (K)
Eles servem para fazer a gestão do painel solar e distribuir a energia gerada, além de fazer o armazenamento da energia.
(L) Há vedações contra água e poeira em diversos pontos do Smart Moov, algumas delas estão localizadas em partes vitais do veículo.
ATENÇÃO: Em hipótese alguma remova estas vedações, caso seja necessária a substituição informe imediatamente o seu vendedor.
Fita de led: Caso seja necessária a troca desta fita, procure alguém especializado, pois a mesma possuí fonte e deverá ser ligada corretamente.
Pingos de luz: Caso seja necessária a troca de algum ponto de luz, procure alguém especializado, pois a mesma possuí fonte e deverá ser ligada corretamente. (poderá ser substituída unitariamente)
Acesso Mídias

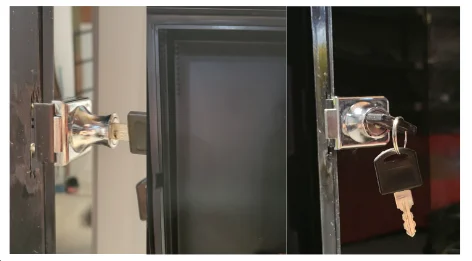

1º Abrir a porta de acesso, do lado esquerdo, com a chave que acompanha o carrinho;
2º Inserir o pendrive na entrada USB localizada na traseira da TV LED;
3º Após inserir o pendrive, deverá fechar e travar a porta de acesso;
4º Acionar o controle da TV que acompanha o carrinho, direcionando para o ponto de indicação infravermelho, para acessar as opções de menu e mídia player.
NOTA: Para instruções sobre o funcionamento da TV, favor consultar o manual que acompanha a TV.
IMPORTANTE: A criação do material a ser utilizado nas mídias é necessário respeitar a posição vertical.
Calibragem Pneus
A calibragem dos pneus varia conforme o modelo do MEA:
- Business Energy I – 35 libras (TR.) e 28 libras (DI.)
- Business Energy II – 38 libras (TR.) e 30 libras (DI.)
- Business Energy III – 40 libras (TR.) e 32 libras (DI.)
Higienização
Lavagem a seco ou pano úmido com detergente neutro.
Não lavar acelerador e caixa de comandos.
PROIBIDO: lavagem com lavadora de alta pressão na parte inferior localizado baterias e inversores.
Possíveis Falhas e Soluções
Verificações Regulares
1º Tomadas e Plugues: Verificar diariamente.
2º Nível de carga das baterias: Verificar diariamente.
3º baterias: Verificar mensalmente,nível de eletrolito da bateria(água) completar se necessário até o nível
indicado com água destilada, de ionizada ou desmineralizada, nunca com solução para baterias,verificar
estado, limpeza e apertos dos cabos de interligação.(verificar nível de eletrólito condições somente para
SMO com inversor e conjunto de baterias 48volts/150 Amperes ou 48volts/300 Amperes).
4º Freio de serviço e estacionário: Verificar diariamente, funcionamento, nível de fluido e travas.
5º Pneus: Verificar quinzenalmente, calibrar de acordo com indicação do fabricante se necessário.
6º Transmissão(mancais e Correntes): Verificar quadrimestralmente, realizar ajustes e lubrificação.
7º Sistema direcional: Verificar quadrimestralmente, realizar ajustes e lubrificação.
8º Equipamentos e acessórios: Verificar diariamente funcionamento e limpeza, exemplo: Forno, Pré-resfriador,
Freezer/ Resfriador, Máquina de Açaí, Tv’s e Iluminação.
9º Reservatórios de Água Limpa/Suja: Verificar diariamente.(quando houver).
